OPGW—层绞铝管复合缆

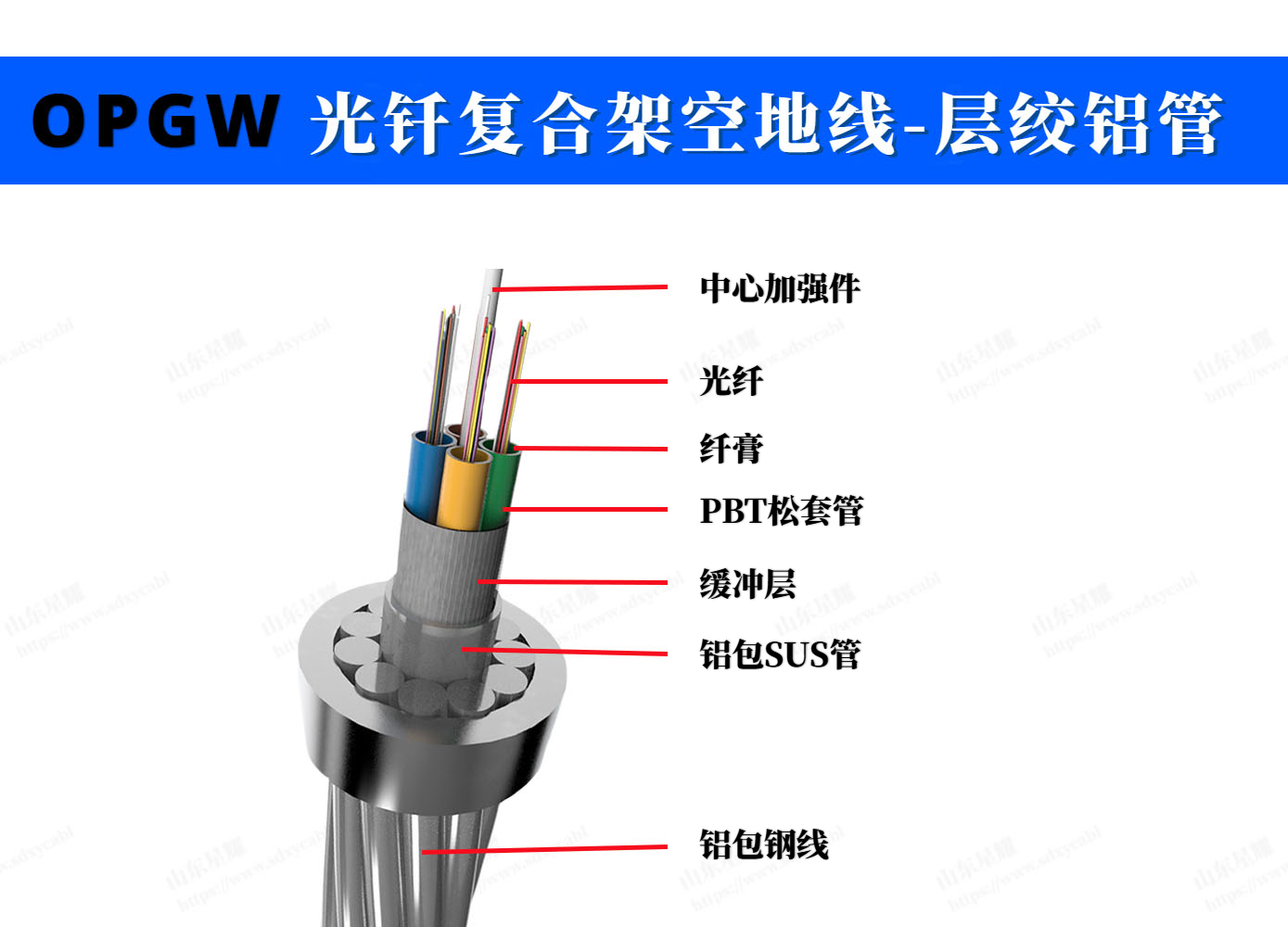

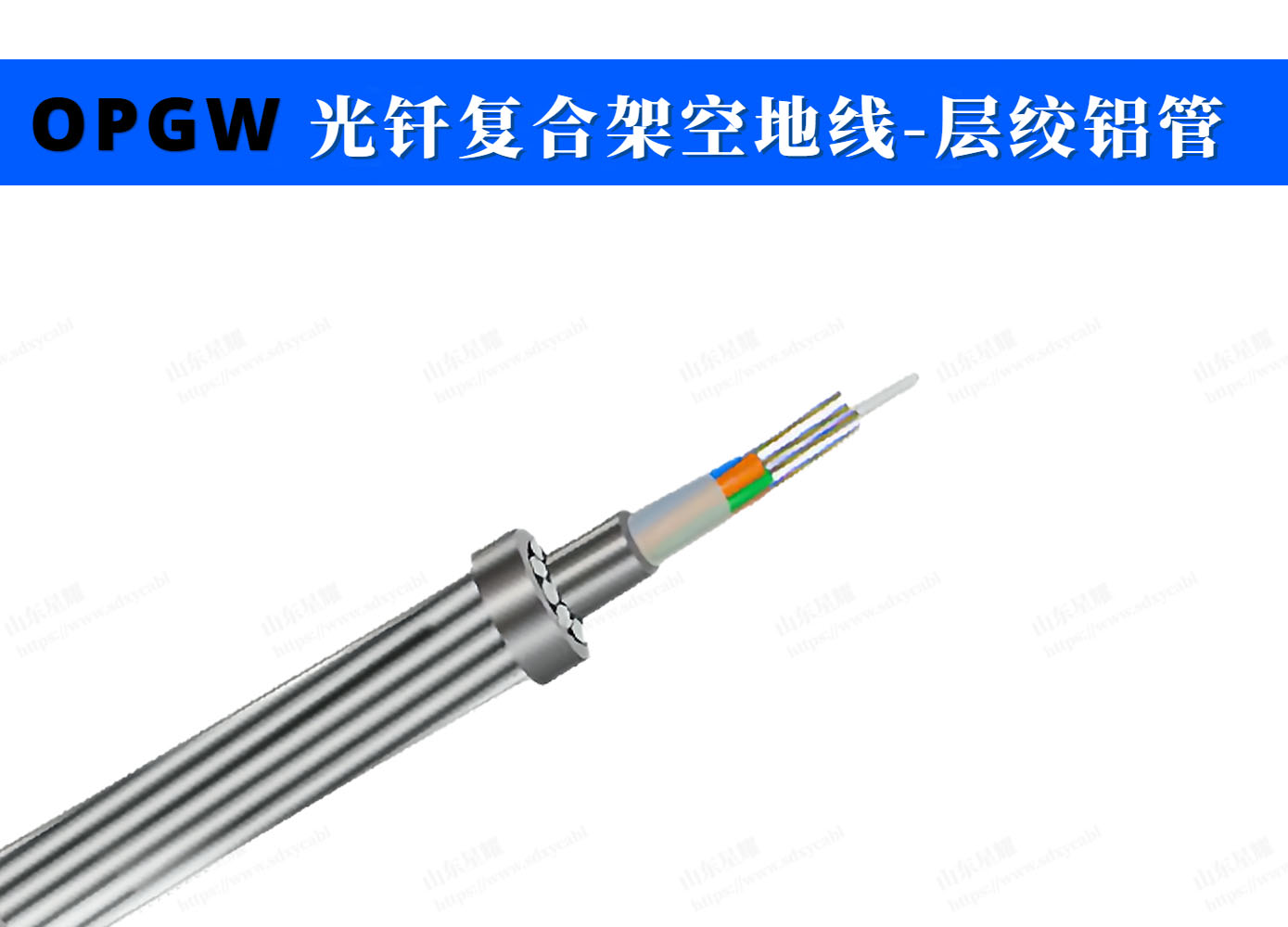

OPGW（光纤复合架空地线）—层绞式结构型式：本产品采用铝合金线层绞式结构包覆不锈钢钢管，不锈钢钢管以层绞方式环绕中心加强件，钢管内部填充吸氢纤膏并与光纤复合构成一体式缆芯结构。该产品专为35kV、110kV、220kV、500kV、750kV及以上电压等级新建架空高压输电系统的通信网络建设而设计，具备以下核心功能特性：可高效实现光信号传输功能，具备规定的短路电流承载能力，并能提供可靠的雷电防护性能。
咨询热线：15865760191
产品说明
电力光缆是干什么用的，电力光缆是什么东西，电力光缆opgw
产品描述
OPGW产品集架空地线与光纤通信功能于一体，主要应用于35kV、110kV、220kV、500kV、750kV及以上电压等级的新建架空高压输电系统通信线路建设。该产品亦可替代既有架空高压输电系统的原有地线，在实现光通信功能的同时，具备传导短路电流及防雷保护功能。本公司将依据用户具体工况条件（包括但不限于杆塔间距、弧垂参数、覆冰荷载、风荷载、悬挂点允许张力、通信容量及短路电流等技术指标），进行科学严谨的光缆结构设计，并可根据用户特殊需求提供定制化结构方案。
产品应用
1.层绞式光纤复合架空地线（OPGW）具备优异的抗拉强度及较大的导体截面积；
2.可适配不同跨距需求，并适用于低压及高压输电线路；
3.采用架空敷设方式安装。
产品特性
| 光钎型号 | G.652.D | G.655 | 50/125μm | 62.5/125μm | ||||
| 衰减 | @850nm | – | – | ≤3.0dB/km | ≤3.0dB/km | |||
| @1300nm | – | – | ≤1.0dB/km | ≤1.0dB/km | ||||
| @1310nm | ≤0.36dB/km | ≤0.36dB/km | – | – | ||||
| @1550nm | ≤0.22dB/km | ≤0.23dB/km | – | – | ||||
| 带宽 | @850nm | – | – | ≥500MHz·km | ≥200MHz·km | |||
| @1300nm | – | – | ≥1000MHz·km | ≥600MHz·km | ||||
| 光缆截至波长 | ≤1260nm | ≤1260nm | – | – | ||||
| 偏振模色散 | 单根光纤 | ≤0.20ps/Vkm | ≤0.20ps/Vkm | – | – | |||
| 链路值( M=20, Q=0.01%) | ≤0.10ps/Vkm | ≤0.10ps/Vkm | – | – | ||||
产品参数
| 项目 | 内容 | 典型数值 | |
| 光纤数量 | 2-144 | ||
| 保护管 | 材料 | 不锈钢管 | |
| 绞合单线 | 材料 | 铝包钢/铝合金/铝杆 | |
| 最大拉力 | kN | 1000 | |
| 最大截面积 | m㎡ | 800 | |
| 最大短路电流容量 | 400-200℃(Ka2S) | 2000 | |
| 工作温度范围 | ℃ | -40-+65 | |
| 抗压力 | N/100mm | 3000 | |
| 反复弯曲 | R=15-20*D | ||
| 渗水 | 试样长度0.5m,20±5℃,水高1m,进行1h | ||
| 滴流 | 试样长度0.3m,70±1℃,进行2h | ||
| 温度循环 | -40℃-+70℃ | ||
| *客户可根据需求定制光缆结构和芯数。 | |||
相关产品

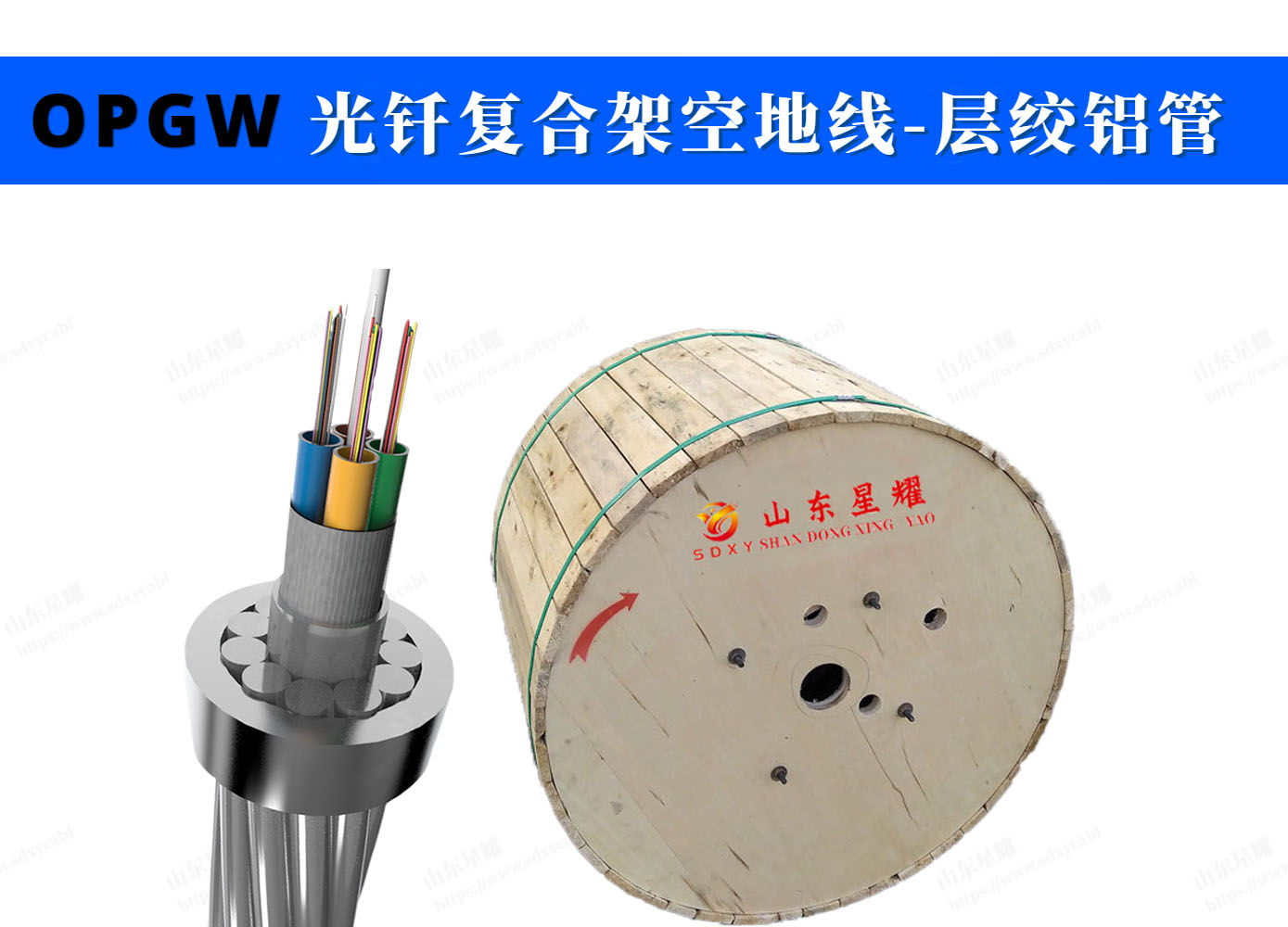

包装和长度
标准木盘：
交货长度标称值：依据客户要求。
