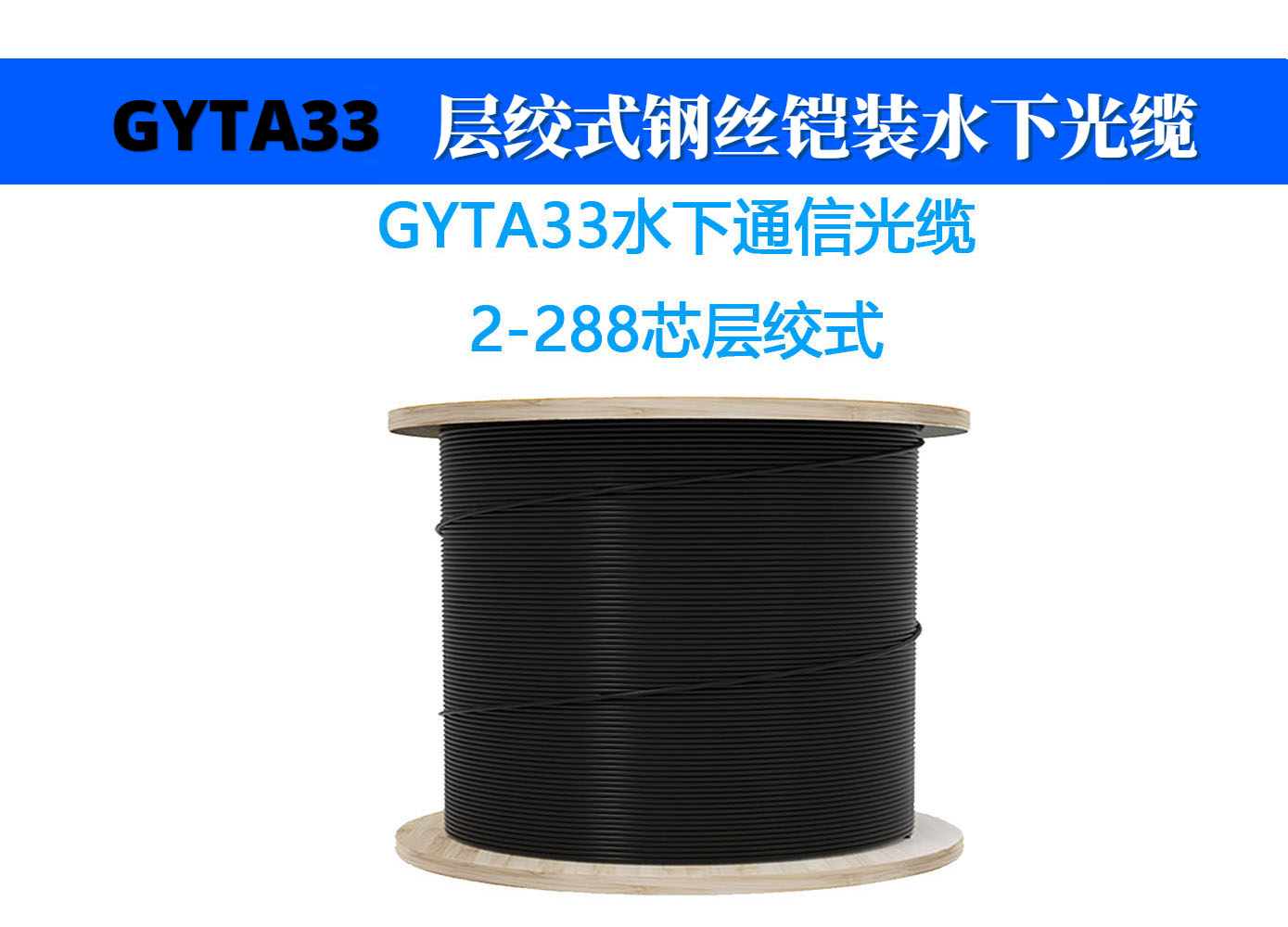

GYTA33水下光缆
GYTA33 水下直埋光缆，金属中心加强件--层绞式松套管结构--铝带铠装--聚乙烯内护套---钢丝铠装---聚乙烯外护套成缆，具备出色的抗压、防水、防腐蚀性能。其可承受水下复杂环境及直埋时外部压力，能有效抵御机械外力与啮齿动物破坏。适用于水下敷设、直埋通信线路建设等场景，如河流穿越、水底通信、长途直埋干线等。
咨询热线：15865760191
产品说明

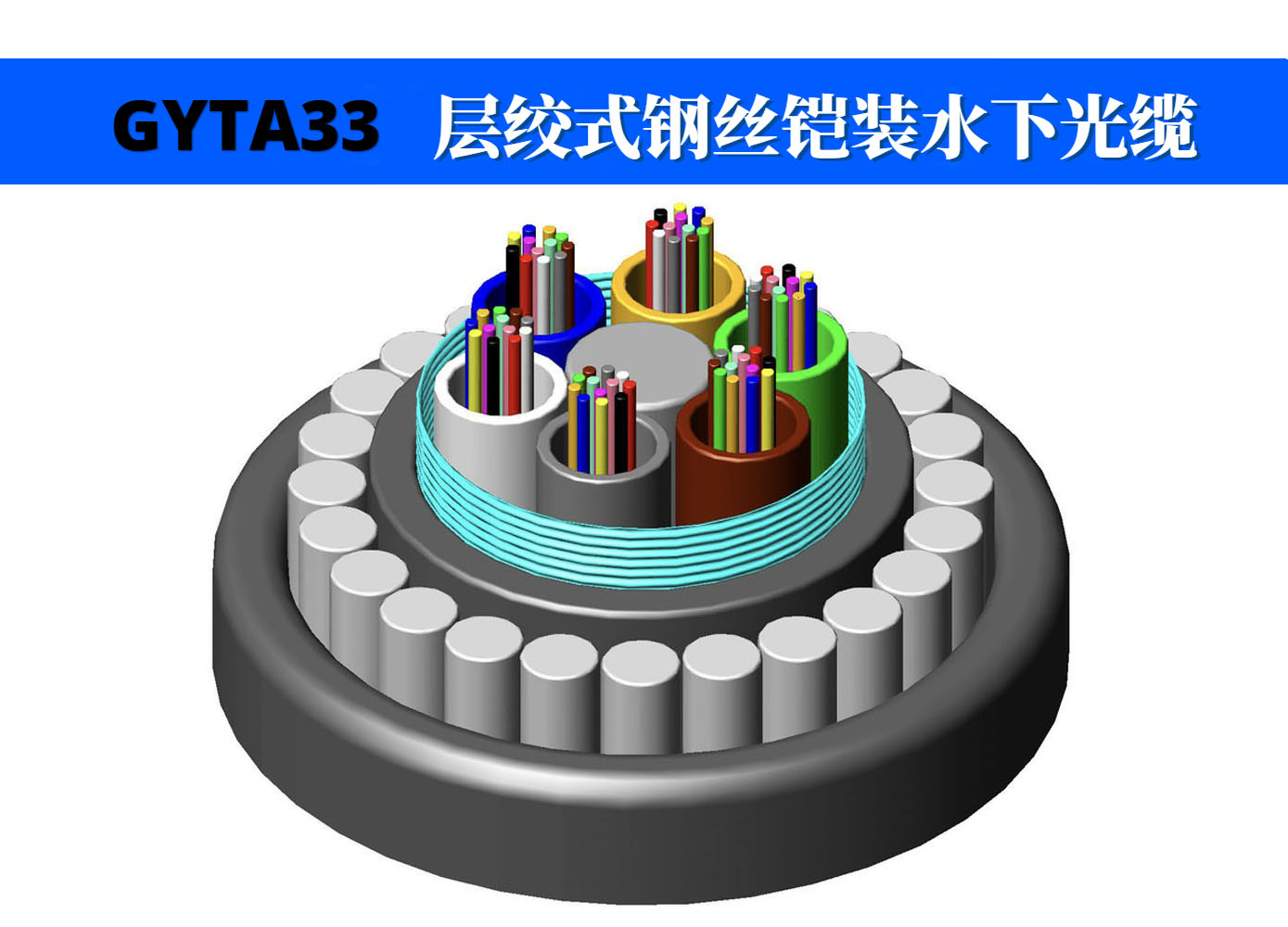

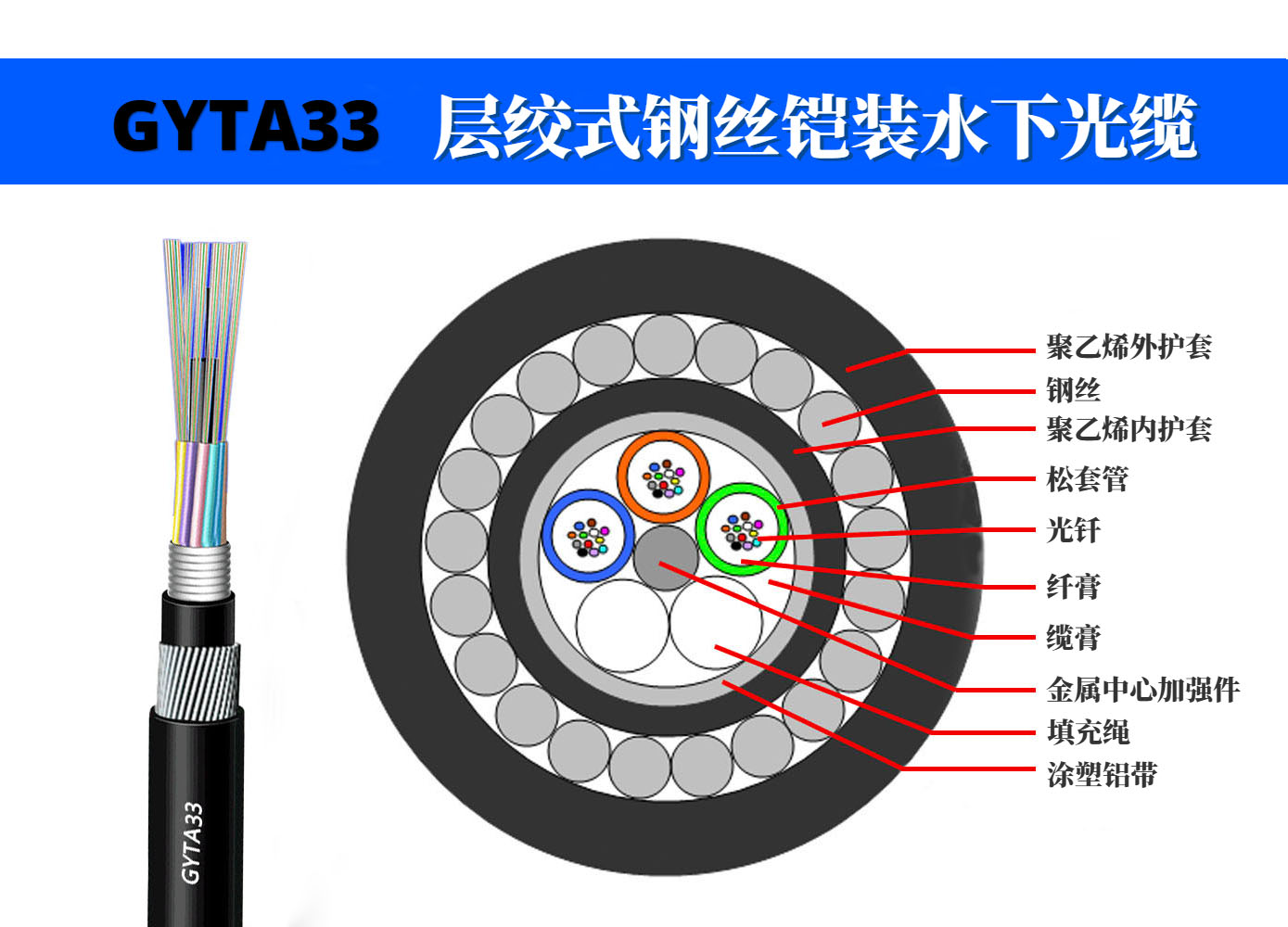

GYTA33光缆结构图，GYTA33光缆防鼠，gyta33光缆型号意义
产品详情

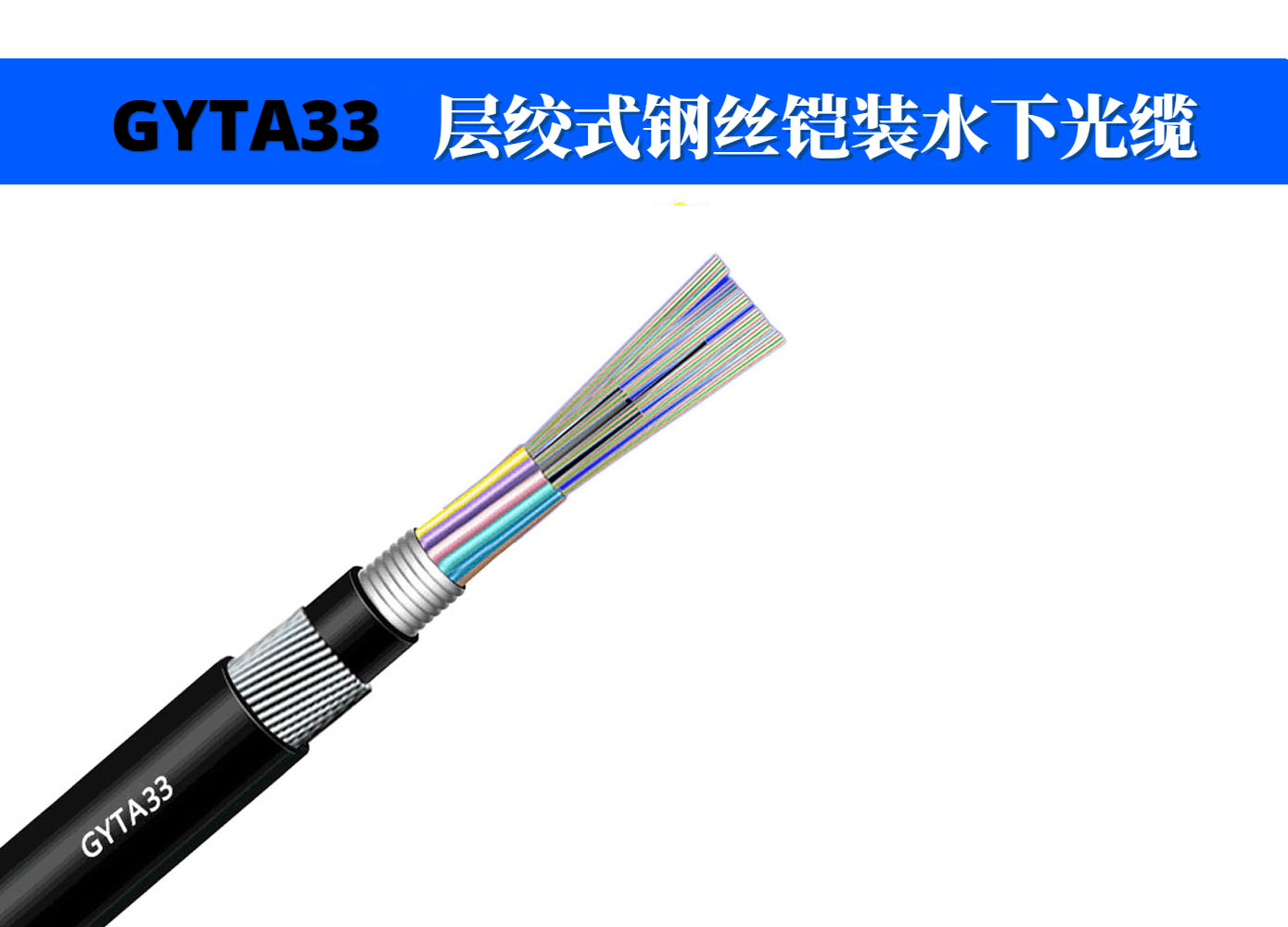

GYTA33 光缆是一种水下光缆，它是钢丝铠装，适合在地埋经过水池，河道，等··恶劣环境中安装，也可以直接埋设在地下。GYTA33 采用松套管技术，使纤维具有良好的二次超长，并允许纤维在管中自由移动。这些特性使光纤在光缆承受纵向应力时保持无应力。钢丝铠装和铝铠带聚乙烯双护套结构实现了最佳的机械保护，例如高拉伸、抗压和抗冲击性能。
产品特点
GYTA33 光缆采用全截面阻水结构，确保良好的阻水和防潮性能。松套管填充有特殊软膏，可对纤维进行关键保护。磷酸盐丝中心加强件具有高模量和耐腐蚀性。双面垂直包覆层压波纹铝带，采用细圆钢丝铠装，保证了机械抗压性、抗拉性和防弹性能，满足攀爬直埋和水下敷设的应用要求。
产品应用
GYTA33 是一种水下用光缆，它是铠装的钢丝，适合安装在恶劣的环境中水下敷设、直埋通信线路建设等场景，如河流穿越、水底通信、长途直埋干线等， 也可以直接埋在地下，这种地下光缆的芯线从 2 芯到 288 芯不等。
产品型号
| 水下光缆型号规格参数 | |||
| 光缆芯数 | 光缆结构 | 光缆松套管内 最大光纤芯数 |
光缆重量 (kg/km) |
| 2-30 | 1+5 | 6 | 323 |
| 32-60 | 1+5 | 12 | 346 |
| 62-72 | 1+6 | 12 | 372 |
| 74-96 | 1+8 | 12 | 439 |
| 98-120 | 1+10 | 12 | 493 |
| 122-144 | 1+12 | 12 | 604 |
| 146-216 | 1+6+12 | 12 | 606 |
| 218-300 | 1+9+15 | 12 | 848 |
| 允许拉力(N)短期 | ≥5000N | ||
| 允许拉力(N)长期 | ≥10000N | ||
| 允许压扁力-短期 | ≥8000(N/100mm) | ||
| 允许压扁力-长期 | ≥4000 (N/100mm) | ||
1、典型值可根据实际情况做相应调整。
2、可根据客户要求进行相应产品的设计。
产品性能
| 试验项目 | 试验方法 |
| 温度循环试验 | a.温度台阶: +20℃、-40℃、+70℃、+20℃; b.保持时间:单护套光缆每一台阶12小时,双护套光缆每一台阶24小时,循环次数:2个循环; |
| 渗水试验 | 成品后光缆渗水性能应符合IEC60794-1-F5B规定,在光缆全截面上进行,满足1m水柱,1m光缆, 8小时不渗水。 |
| 光缆外护套 绝缘电阻 |
光缆外护套绝缘电阻(外护层内铠装层与大地间),在光缆浸水24小时后测试,不小于2000MΩ·km (直流500伏测试)。 |
| 介电强度 | 外护套内铠装层与大地间:在光缆浸水24小时后测试,不小于直流15千伏2分钟。对双护套光缆, 要求外护套内铠装与金属加强芯间:不小于直流20千伏5秒钟,符合GB/T 1408.1-2006规定。 |
| 滴流试验 | 在温度为70℃(24h)的环境条件下,光缆应无填充复合物和涂覆复合物等滴出。 |
GYTA33钢丝铠装防鼠防水地下水下直埋光缆
