MGTSV矿用光缆
MGTSV矿用光缆

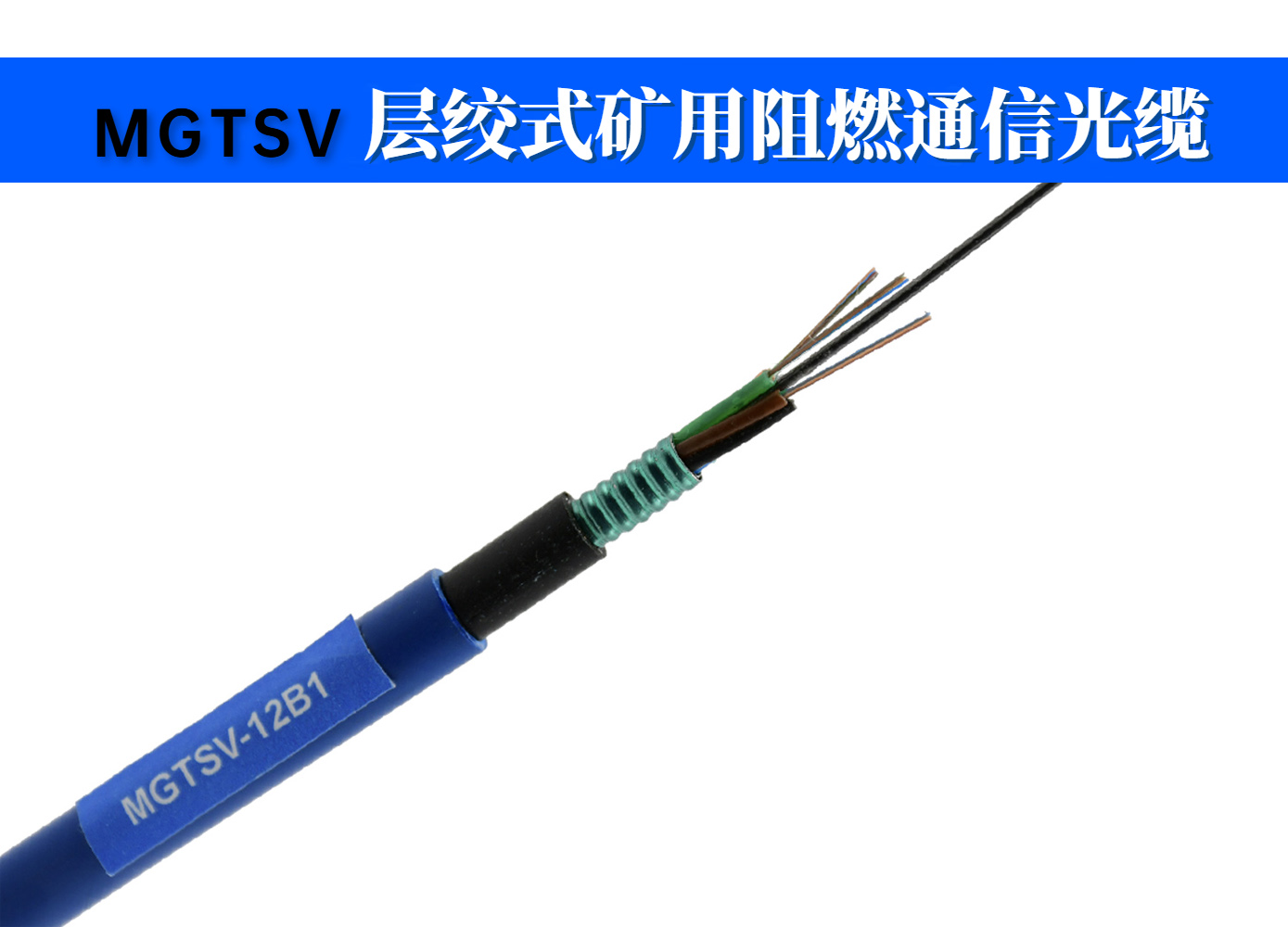

MGTSV 光缆采用独特的结构设计：将单模或多模光纤置于由高模量塑料制成的松套管内，管内填充阻水化合物，以保障光纤的稳定性能。其缆芯中央配置一根磷化钢丝或覆有聚乙烯层的钢丝绳，松套管、填充绳及信号线围绕中心加强芯绞合，形成紧凑规整的圆形缆芯结构，各缝隙均填充阻水材料。缆芯外依次包覆钢 - 聚乙烯粘结内护套与蓝色阻燃 PVC 外护套。生产过程中，油膏、钢带、护套料均选用进口优质品牌，确保光缆具备衰减小、信号传输稳定的特性，使用寿命可达 30 年以上,产品出口亚洲、非洲、欧洲及国内重点煤矿、金矿、铁矿、矿山等.
咨询热线：15865760191
产品说明
mgtsv矿用光缆型号含义，mgtsv矿用光缆型号含义，mgtsv矿用光缆外观要求
MGTSV矿用光缆产品详情

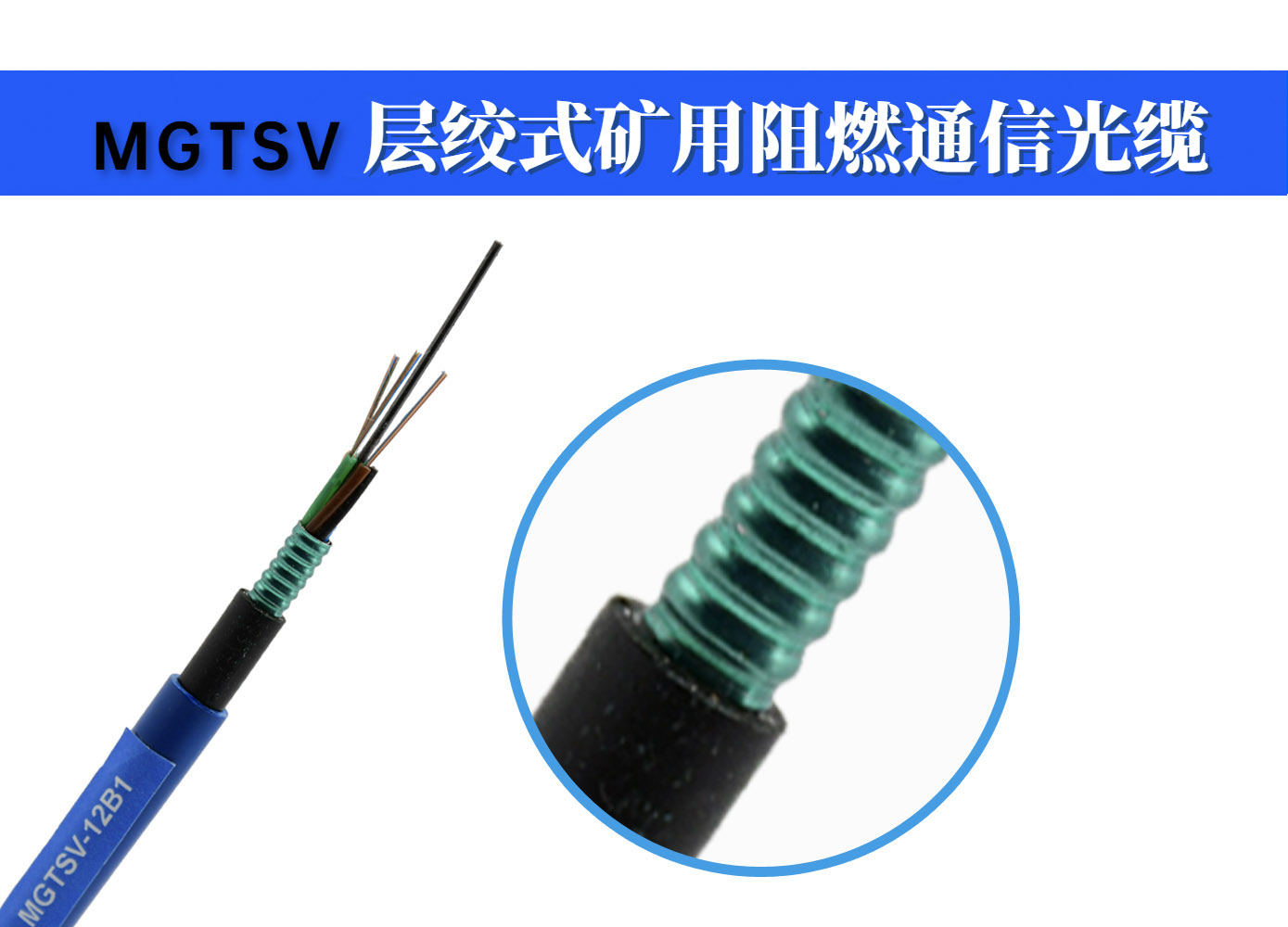

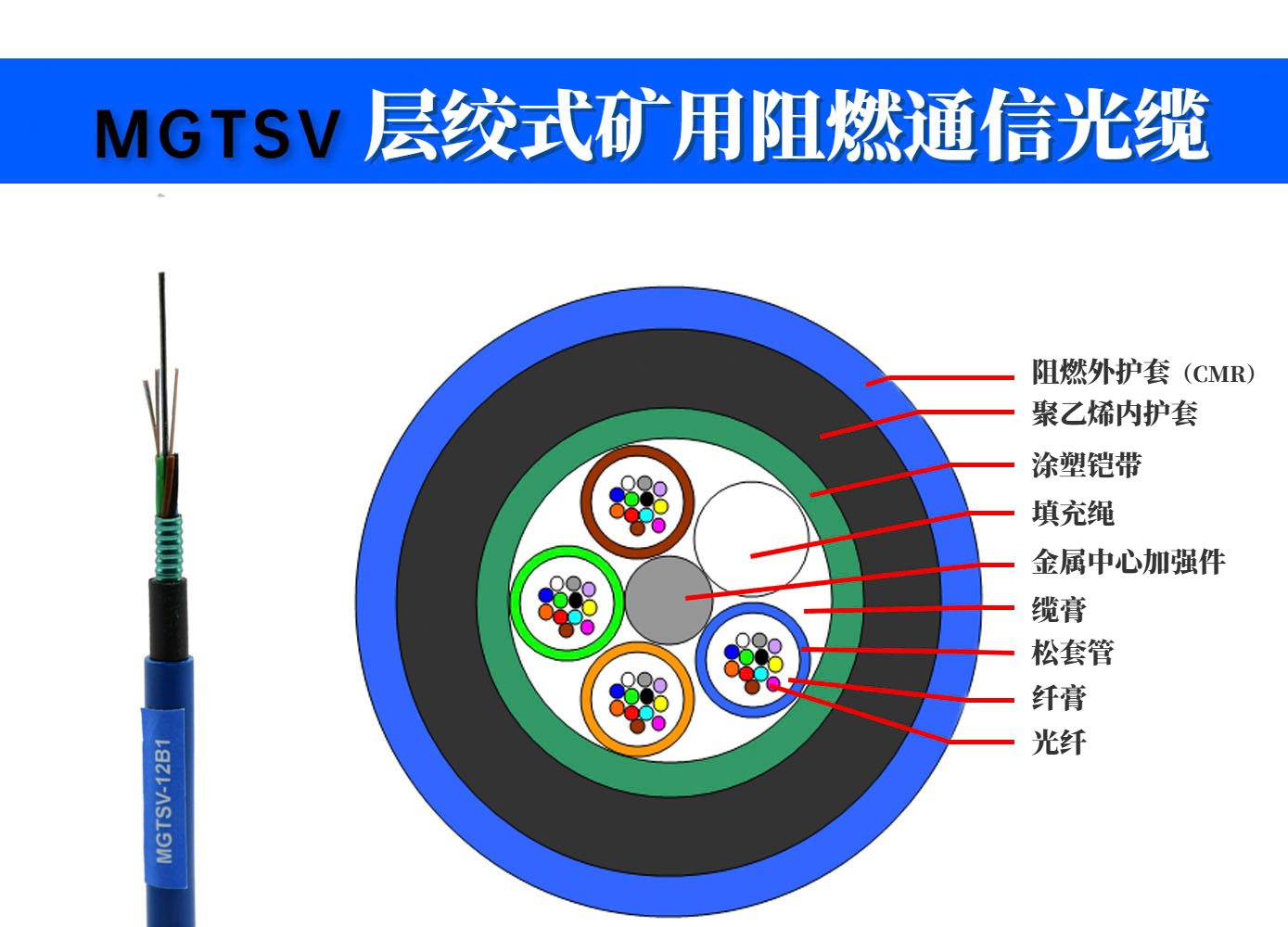

MGTSV 光缆在结构设计上颇具匠心。其将单模或多模光纤置入高模量塑料制成的松套管内，并填充阻水化合物，为光纤提供防护。缆芯中央设置一根磷化钢丝，或是表面挤覆聚乙烯的钢丝绳作为加强芯。松套管与填充绳、信号线围绕该加强芯绞合，形成紧凑且规整的圆形缆芯构造，缆芯缝隙同样填充阻水材料。在此基础上，依次包覆钢 – 聚乙烯粘结内护套与蓝色阻燃 PVC外护套，最终完成光缆的成型.
MGTSV矿用光缆产品特点
1. 阻燃特性：采用蓝色阻燃 PVC 护套或蓝色低烟无卤阻燃护套等阻燃材料，能有效阻止火焰蔓延，防止火灾发生时火势顺着光缆传播，确保在火灾等意外情况下通讯线路的安全。
2. 防鼠特性：钢带铠装等结构设计使其具有一定的防鼠咬能力，避免老鼠等动物对光缆造成破坏，保证光缆的完整性和通讯的稳定性。
3. 机械性能良好：具有抗拉伸、耐磨损、抗压扁、抗冲击等特点，可适应矿山井下复杂的机械应力环境，如在巷道掘进、设备移动等过程中，光缆不易受到损坏。
4. 抗干扰能力强：一些 MGTSV 矿用光缆采用了双重屏蔽结构，内层为铝箔 / 聚酯复合带全覆盖，外层为镀锡铜丝编织层，结合独立接地导线，能有效抵御井下各种电磁干扰，提高信号传输的质量和稳定性。
5. 环境适应性强：能在 – 40℃～+70℃的温度范围内正常工作，并且具有温度循环稳定、护套完整、防渗水滴流等良好的环境性能，可适应矿山井下潮湿、高温、低温等不同的环境条件。
MGTSV矿用光缆产品参数
1.应用范围：煤矿、金矿、铁矿、矿山等.
2.敷设方式：竖井、巷道
3.允许弯曲半径：敷设时20倍缆径 工作时10倍缆径
4.允许拉力(N)：长期：800 短期：1000
5.允许侧压力(N/100mm): 长期：300 短期：1000
6.使用条件：使用温度（℃): -40～+70
7.抗冲击力(g)：1000 3次 H=1m
8.光缆外径(mm)：9.3～18.8
9.光缆重量(Kg/Km)：70～180
10.光纤数量（芯）：2～288
11.光纤型号：62.5/125um 50/125um 9/125um G652D
MGTSV矿用光缆光缆型号
| MGTSV矿用光缆型号 | |||
| 光缆芯数 | 光缆结构 | 光缆松套管内 最大光纤芯数 |
光缆重量 (kg/km) |
| 2-30 | 1+5 | 6 | 115 |
| 32-60 | 1+5 | 12 | 127 |
| 62-72 | 1+6 | 12 | 152 |
| 74-84 | 1+7 | 12 | 167 |
| 86-96 | 1+8 | 12 | 180 |
| 98~108 | 1+9 | 12 | 199 |
| 110~120 | 1+10 | 12 | 217 |
| 122~132 | 1+11 | 12 | 234 |
| 134~144 | 1+12 | 12 | 252 |
| 146~216 | 1+6+12 | 12 | 255 |
| 218~288 | 1+9+15 | 12 | 310 |
| 允许拉力(N)短期 | ≥1500N | ||
| 允许拉力(N)长期 | ≥600N | ||
| 允许压扁力-短期 | ≥1000(N/100mm) | ||
| 允许压扁力-长期 | ≥300 (N/100mm) | ||
1、典型值可根据实际情况做相应调整。
2、可根据客户要求进行相应产品的设计。
